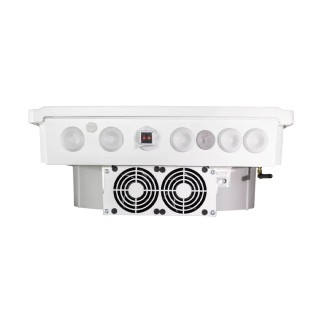

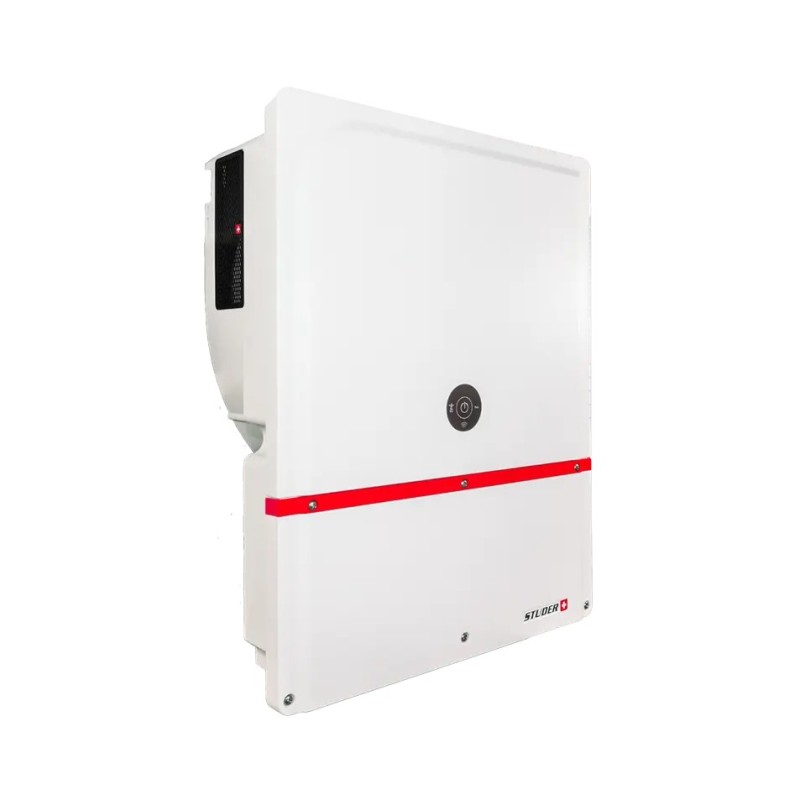

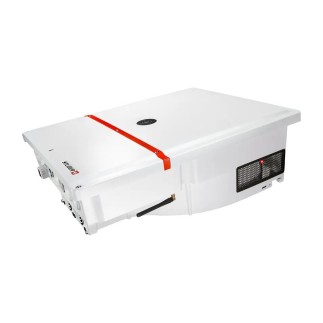

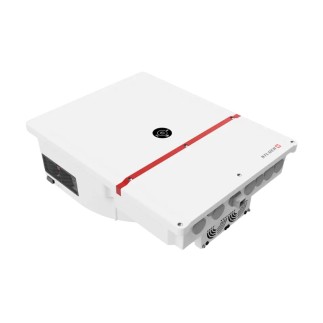

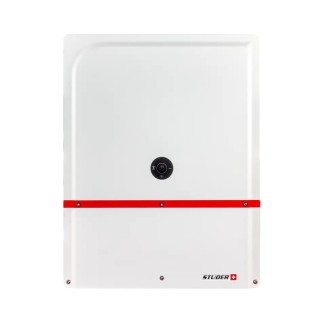

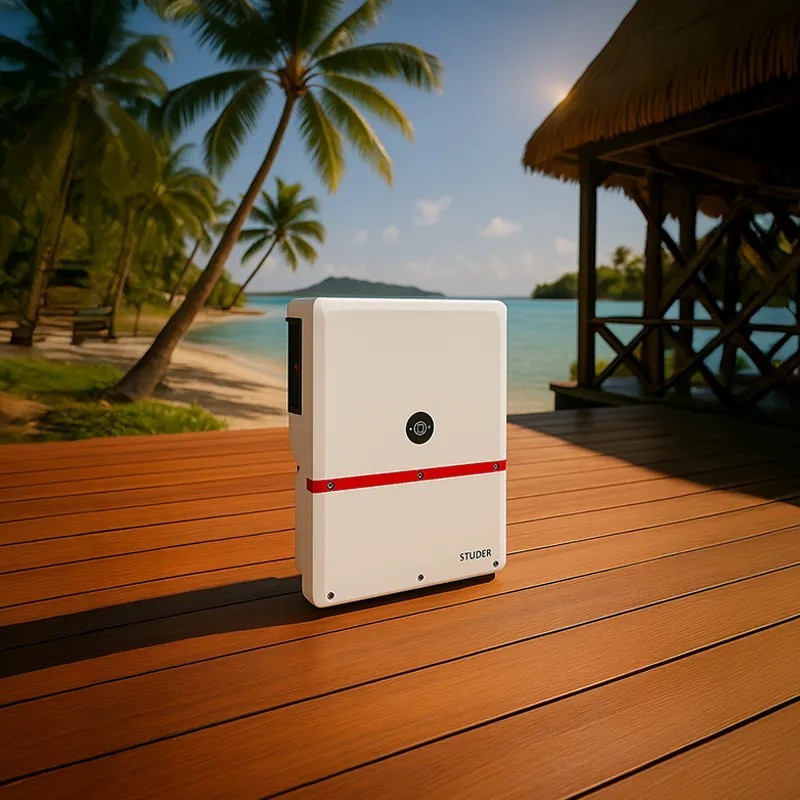

L’onduleur hybride STUDER Next1 est une solution haut de gamme pour les installations solaires résidentielles et professionnelles. Avec sa puissance de 6.5kVA, il garantit une alimentation stable, fiable et adaptée aux besoins en autoconsommation comme aux sites isolés en Polynésie française.
Aucune inquiétude quant aux conditions environnementales
Conçu pour résister aux environnements les plus difficiles, le next1 fonctionne parfaitement, quelles que soient les conditions :
Conçu pour résister aux environnements les plus difficiles, le next1 fonctionne parfaitement, quelles que soient les conditions :
Fièrement conçu, assemblé et testé en Suisse, il garantit les normes de qualité et de fiabilité les plus élevées. Chaque unité est soumise à des contrôles stricts afin de garantir des performances exceptionnelles, une durabilité à long terme et un fonctionnement sans faille dans les environnements les plus exigeants. Grâce à l’excellence de la fabrication suisse, vous pouvez faire confiance au next1 pour obtenir un sinus parfait et une fiabilité à toute épreuve pendant des années.
Installez une fois et profitez-en pendant plusieurs décennies
Le next1 est conçu pour résister à l’épreuve du temps, tout comme nos anciens onduleurs qui alimentent des installations depuis des décennies, certains ayant même jusqu’à 30 ans de fonctionnement. Grâce à l’ingénierie suisse et à des composants de haute qualité, il garantit une fiabilité, une efficacité et une tranquillité d’esprit à long terme. Vous pouvez donc l’installer une seule fois et en tirer profit pendant des années pour un excellent retour sur investissement.
Le nouvel onduleur-chargeur intelligent pour les applications hors réseau et connectées au réseau est un héritage de nos 38 années d’expérience. Un onduleur-chargeur monophasé de 6500VA ou 4500VA avec une topologie à basse fréquence garantissant la plus grande capacité de surcharge, la robustesse et la consommation minimale en veille pour un faible coût total de possession (TCO).
| nx1 6500-48 | nx1 4500-48 |
Onduleur
| Puissance continue @25°C | 4 500 VA | 3 500 VA |
| Puissance 30 min. @25°C | 6 500 VA | 4 500 VA |
| Puissance 5 sec. @25°C | 12 000 VA | 10 500 VA |
| Tension nominale, phase-neutre / phase-phase | Pur sinus 220/230/240 Vac( ±1%) | Pure sinus 220/230/240 Vac (±1%) |
| Fréquence sortie nominale | 50/60 Hz (±0.02%) | 50/60 Hz (±0.02%) |
| Charges gamme cosφ | 0.1 – 1 | |
| Distorsion harmonique (THD) | < 1% | |
Chargeur de batterie
| Tension nominale de la batterie (plage de tension) | 48 Vdc (38 – 68 Vdc) | 48 Vdc (38 – 68 Vdc) |
| Courant/puissance de charge maximum* | 125 Adc | 87 Adc |
| Caractéristiques de charge | 6 étapes : vrac, absorption, flottement, égalisation, flottement réduit, absorption périodique |
| Compensation de la température | avec capteur de température nx (non inclus) |
AC source (*Réseau ou groupe électrogène)
| Courant nominal maximal | 80 Aac | 80 Aac |
| Plage de tension, phase-neutre | 176 – 288 Vac | 176 – 288 Vac |
| Tension nominale entre la ligne et le neutre | 220 / 230 / 240 Vac | 220 / 230 / 240 Vac |
| Fréquence nominale* | 50 / 60 Hz | 50 / 60 Hz |
| Catégorie de surtension (OVC) | III | III |
| Conformité au règlement connexion réseau* | EU Commission Regulation 2016/631 (NC RfG), EN 50549-1:2019, VDE-AR-N 4105:2018, IEC 62116, IEC 61727 | |
AC flex (*Controlled 2nd AC load or Genset)
| Courant nominal maximal | 50 Aac | 50 Aac |
| Plage de tension, phase-neutre | 176 – 288 Vac | 176 – 288 Vac |
| Tension nominale entre la ligne et le neutre | 220 / 230 / 240 Vac | 220 / 230 / 240 Vac |
| Fréquence nominale | 50 / 60 Hz | 50 / 60 Hz |
Données générales
5 à 95 % (sans condensation)
| Dimensions h/l/L et poids du produit | 182 / 439 / 575 mm 39 kg | 182 / 439 / 575 mm 36 kg |
| Dimension h/l/H et poids du transport | 275 / 495 / 630 mm 42kg | 275 / 495 / 630 mm 39kg |
| Autoconsommation OFF / Standby / ON | 3 / 7 / 28 W | 3 / 6 / 26 W |
| I/O Communications | 2 x nx communication bus RJ45/8, 1 x CAN BMS, 1 x RS485i (Modbus), 1 x nx tempSensor | |
| contacts multifunction I/O | 2 x entrées numériques, 2 x entrées analogiques, 2 x sorties auxiliaires 16 A chacune | |
| Interfaces | nx interface, datalogger USB résolution de 1-min, 1 x RS485i, 1 x LAN, 2 x USB, nx wifidongle, studer portal + Studer monitoring app | |
| Conformité sécurité+electromagnétique (CE marking) | EU Low Voltage Directive (LVD) 2014/35/EU, EU Electromagnetic Compliance (EMC) 2014/30/EU | |
| Indice de protection selon IEC60529 | IP 65 | |
Références spécifiques
